籃式過濾器

當前位置：首頁 >> 產品詳細 >> 籃式過濾器

產品簡介：
籃式過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其他的正常工作，目前已廣泛應用于石油、化工、醫藥、食品、環保等行業。若將其串連的安裝在泵的入口或系統管線的其他部位，則既可以延長泵和其他設備的使用壽命，又能保證整個系統的安全。
籃式過濾器主要由接管、主管、濾籃、法蘭蓋及緊固件等組成，當流體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，取出濾籃。清洗后重新裝入即可，因此，使用維護極為方便。

產品規格：

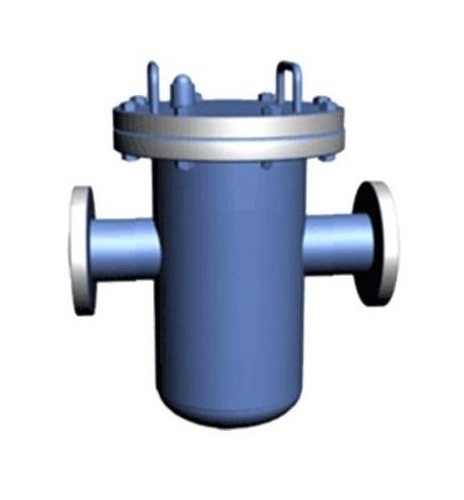

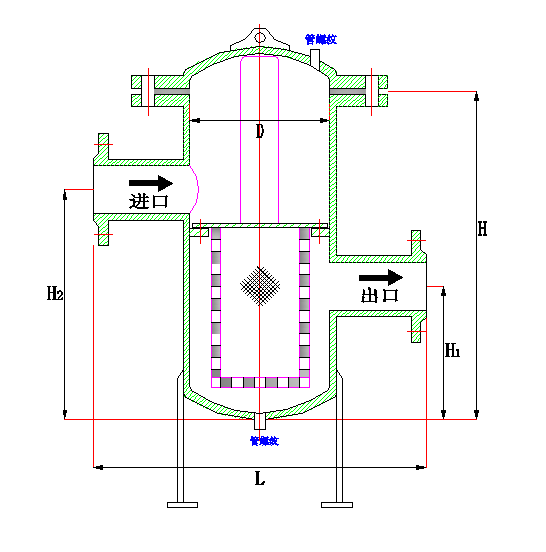

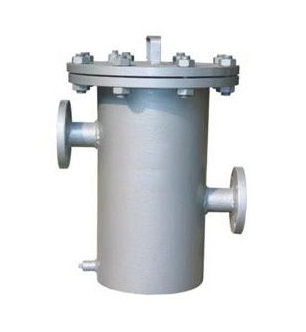

直通平底籃式過濾器SRBI型	直通平底籃式過濾器剖視圖		直通弧底籃式過濾器SRBII型

高低平底籃式過濾器SRBIII型		高低弧底籃式過濾器剖視圖	高低弧底籃式過濾器SRBIV型

公稱通徑 DN（mm）	尺寸				放氣口	排污口 (mm)
公稱通徑 DN（mm）	L	H	H1	D	放氣口	排污口 (mm)
25	180	260	160	76	R3/8"	R1/2"
32	200	270	160	76	R3/8"	R1/2"
40	260	300	170	108	R3/8"	R1/2"
50	260	300	170	108	R3/8"	R1/2"
65	330	360	210	133	R3/8"	R1/2"
80	340	400	250	159	R3/8"	R1/2"
100	400	470	300	219	R1/2"	R3/4”
125	480	550	360	273	R1/2"	R3/4”
150	500	630	420	273	R1/2"	R3/4”
200	560	780	530	325	R1/2"	R3/4”
250	660	930	640	426	R1/2"	R3/4”
300	750	1200	840	478	R1/2"	R3/4”

表中所列尺寸，可據用戶實際情況調整，訂貨時請注明產品的規格尺寸。也可按用戶圖紙生產。

技術參數：

型號	SRBI型 SRBII型 SRBIII型 SRBIV型	螺栓螺母	CS 304 316L
規格	DN15~1000 JB/T81-94 PN0.6~10.0 FF、RF、FM	法蘭標準	HG GB SH HGJ JB ANSI JIS
主體材質	CS 304 316L	工作溫度	CS:-30℃~350℃ SS:-50℃~480℃
濾芯材質	304 316L	制造標準	HGJ532-91 GB150-98
過濾精度	5~300目	連接形式	法蘭連接對焊連接螺紋連接
密封墊片	丁睛橡膠聚四氟乙烯金屬墊片	外形	CS：油漆 SS：噴沙

維修與保養：
       1、籃式過濾器可以水平安裝，進出口方向與閥體上的箭頭方向應保持一致。
      2、籃式過濾器的核心部位是過濾芯件，過濾芯由濾框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護。
      3、當工作一段時間后，過濾器濾芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除濾芯內的雜質。
     4、清洗雜質時，特別注意過濾器過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去后，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞。
     5、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
